力高-JBB系列机械隔膜计量泵

型    号：JBB系列机械隔膜计量泵

流量范围：15—130L/H

最大压力：1.0Mpa

膜片材质：PTFE（过流端面）

泵头材质：PVC、PVDF（PTFE）、304、316（选项：双相钢、Alloy C-276、904、钛材、锆等）

电    机：380V，3PH，50HZ（选项：110-480V，单相，60HZ，变频/防爆/防爆变频等）

机械隔膜计量泵技术特点

• 无动密封，无泄漏。因液力端隔膜的静密封代替活塞的动密封，能做到输送介质时绝对不泄漏。

• 除清水外，更适用于输送易燃易爆、剧毒、恶臭、放射性介质。

• 结构上比液压隔膜泵简单，但比柱塞泵复杂。

• 可配计量泵数字控制器，实现数字化，实现就地和远程控制。

• 隔膜为五层复合结构压制而成（第一层超韧性耐酸薄膜，第二层弹性橡胶，第三层支撑铁芯，第四层强化尼龙纤维布，第五层弹性橡胶完全包履），可有效提升隔膜适用寿命。

• 膜片后面增加不锈钢增强板设计，提高膜片使用寿命。

• 出口压力一般在1.0MPa以下，流量适用范围较大。计量精度比柱塞泵和液压隔膜泵低，当压力从小到大时，流量变化可达10％。

• 可选用机械双隔膜设计，带隔膜报警检测。

力高机械隔膜泵优势

膜片

过流端材质为PTFE，满足腐蚀性要求。

膜片为五层复合结构，可有效提升膜片使用寿命。

传动部件

涡轮：合金铜，成本高，其耐磨性是普通铜材的4.5倍。

蜗杆：合金钢，并进行热处理，硬度高，耐磨性好，使用寿命长。

制造：主要传动部件由精密滚齿机、蜗杆磨加工，并由CNC齿轮检测中心自动检测，传动效率高，噪声低。

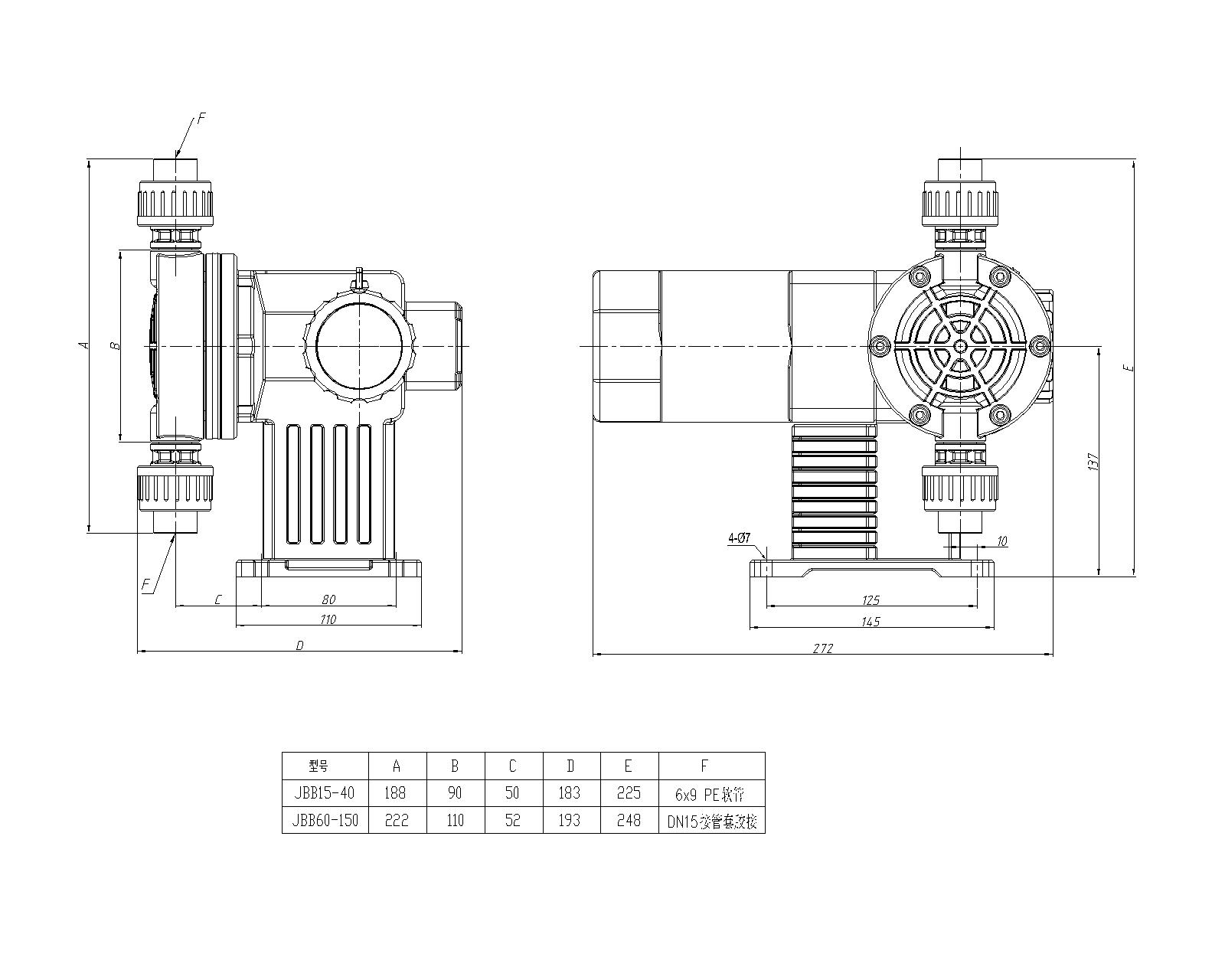

安装尺寸图
